襯氟氣動調節閥 Pneumatic control valve
別稱：氣動薄膜襯氟調節閥 薄膜式氣動襯氟調節閥 氣動襯氟調節閥 薄膜襯氟單座氣動調節閥
型號：ZMAPF46-16 ZJHPF46-16
氣動襯氟調節閥描述：

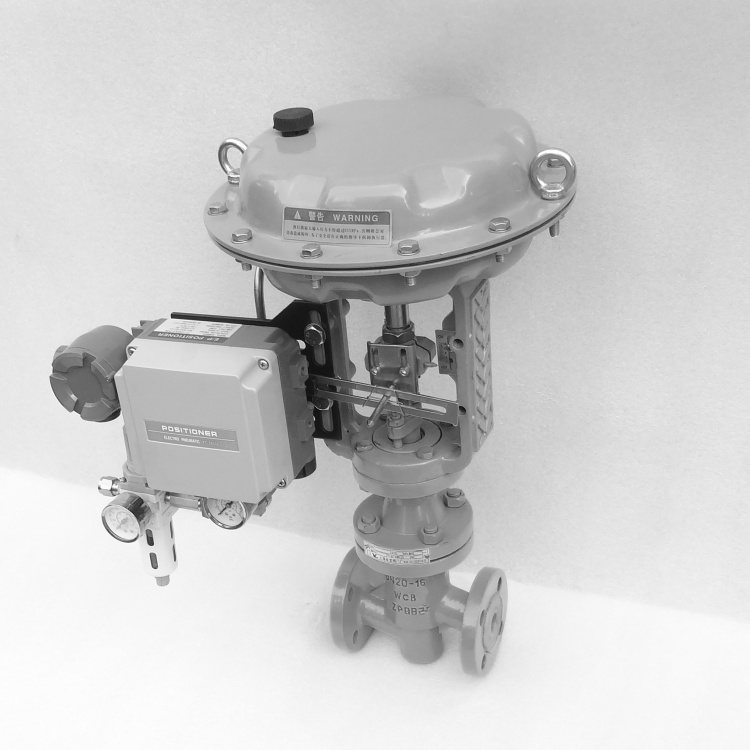

ZJHPF46-16襯氟氣動調節閥是一種防腐蝕氣動直通單座調節閥，與流體介質接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發介質等氣體、液體的控制。
別稱：氣動薄膜襯氟調節閥 薄膜式氣動襯氟調節閥 氣動襯氟調節閥 薄膜襯氟單座氣動調節閥
型號：ZMAPF46-16 ZJHPF46-16
氣動襯氟調節閥描述：
ZJHPF46-16襯氟氣動調節閥是一種防腐蝕氣動直通單座調節閥，與流體介質接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發介質等氣體、液體的控制。
氣動調節閥（Pneumatic control valve）選型
公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150mm
公稱壓力：PN 1.6MPa
閥體類型：直通式
閥蓋形式：標準型、波紋管式
泄漏等級：軟密封（ASME B16.104 Ⅵ）
使用溫度：
﹣20～＋120℃（襯F46）
﹣20～＋150℃（襯PFA）
氣動襯氟調節閥技術參數：|
閥芯型式 |
單座柱塞型閥芯 |
|
流量特性: |
等百分比特性和線性特性 |
|
波紋管材料 |
聚四氟乙烯{ F46） |
|
閥體材質 |
WCB/碳鋼襯氟，CF8/304不銹鋼襯氟 |
|
適用壓力 |
1.6MPa |
|
連接法蘭 |
RF/突面 |
薄膜襯氟單座氣動調節閥附件選擇：
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
多彈簧薄膜執行機構：多彈簧膜執行機構是一種采用多彈簧結構,體積小、重量輕、性能高,輸出力大的直行程氣動游膜執行機構,多彈簧膜執行機構,它把氣動調節儀表的輸出壓力轉換成推桿位移的變化,因此,只要它與調節閥的閥體部分相應連接就可把閥芯移到與輸入信號相對應的位置。該執行機構與本公司的定位器配臺使用可實現高精度的位置控制。
多彈簧薄膜執行機構作用形式

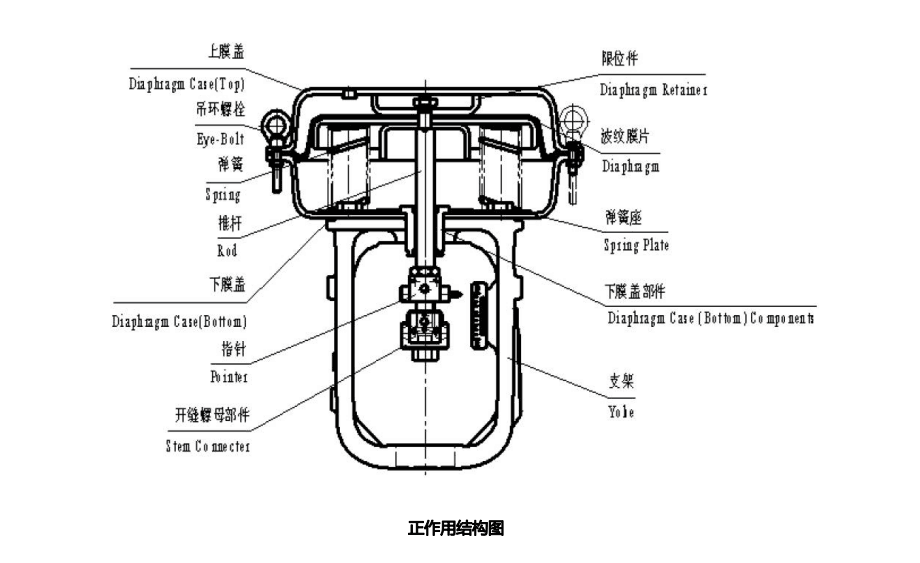

正作用：薄膜氣室供氣壓力增加,執行機構推桿向下運動

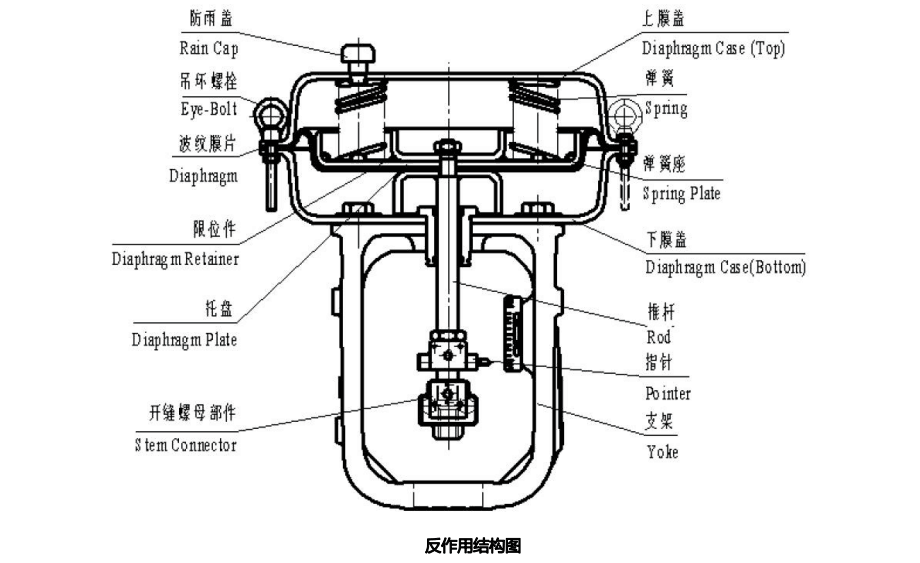

反作用：薄膜氣室供氣壓力增加,執行機構推桿向上運動
襯氟氣動調節閥結構形式：
氣動調節閥由氣動薄膜執行機構與調節閥二部分組成。氣動薄膜調節閥主要由氣室、薄膜、推力盤、彈簧、推桿、調節螺母、閥位標尺、閥桿、閥芯、閥座、填料函、閥體、閥蓋和支架等組成。
氣動襯氟調節閥的工作原理：
氣動薄膜調節閥的動作是調節器來信號壓力，輸入氣動執行機構的氣室中，產生推力，通過連接推桿推動閥芯，產生相應位移—即行程，閥芯位置的變化使閥的流通截面積發生變化，從而達到調節介質流量的目的。
