XLF限流閥_限流閥工作原理
時間：2018-10-30 00:10:04 來源：永龍閥門 閱讀：0次
XLT限流閥_限流閥工作原理
限流閥也稱超流閥是使用于城市燃?xì)?，液氨，液化氣等管?也使用于煉油廠,石油化工廠,火力發電廠的冷卻系統,作為防止進口壓力過高，對出口處設備的破壞，控制減壓介質流量的啟閉裝置。
操作原理和結構說明：
1、限流閥安裝管道上在正常額定流量?jī)?nèi)為常開。

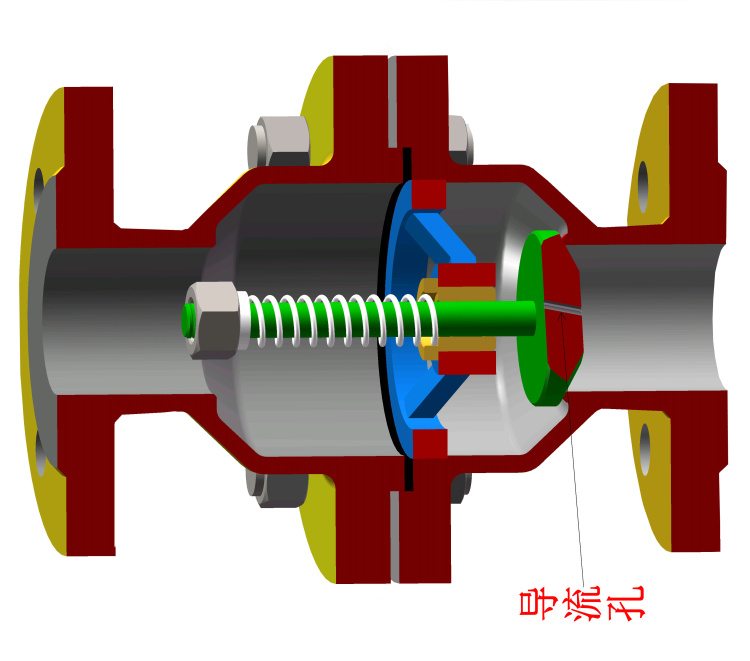

2、安裝管道上流量超過本閥門額定值時，本閥門自動關閉，當安裝管道上流量付正常時閥門自動開啟，自動開啟時進口介質通過閥蕊上的小孔（5號）導流，兩端壓力平衡后彈簧自動收縮閥門開啟。
3、超流閥主要采錐型用密封面,彈簧控制流量，利用介質的流速推力控制管道上流量。
限流閥安裝示意圖：
限流閥安裝示意圖：
限流閥工作原理：
限流閥是一種安全保護閥門，使用于油品、液化氣、液氨、氣氨等非腐蝕性介質。在管道內介質流速超過設定值時即時關閉，在管道或附件損壞流速過大自動關閉，防止事故的發生或擴大，一般安裝于貯罐進出口，或管道出口，保衛下游設備的安全性和可靠性。

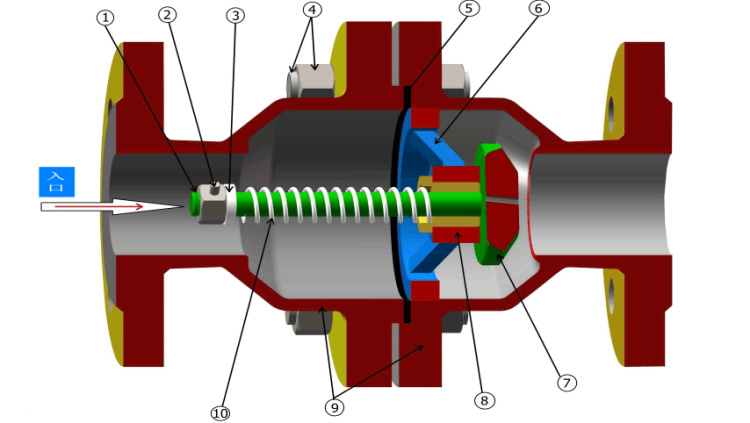

限流閥內部結構圖：
限流閥零配件材料表：
限流閥零配件材料表：
| 序 號 |
零 件 名 稱 |
材 料 | ||||
| WCB | LCB | F304 | F316 | F316L | ||
| 1 | 調節螺母 | F304 | F304 | F304 | F316L | F316L |
| 2 | 固定銷 | F304 | F304 | F304 | F316L | F316L |
| 3 | 調節墊圈 | F304 | F304 | F304 | F316L | F316L |
| 4 | 螺母/螺栓 | B7/2H | B7/2H | B8/8 | B8/8 | B8/8 |
| 5 | 密封墊圈 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 6 | 內支架 | WCB | LCB | CF8 | CF3 | CF3M |
| 7 | 閥瓣 | 25#焊F304 | CR13 | F304 | F316 | F316L |
| 8 | 導套 | F304 | F304 | F304 | F316 | F316L |
| 9 | 閥體 | WCB | LCB | CF8 | CF3 | CF3M |
| 10 | 彈簧 | F304 | F304 | F304 | F316L | F316L |
